派勒/PUHLER 棒銷式納米砂磨機 PHN 60產品介紹：
從一開始就是全新打造，歐洲風格的設計中也顯示了派勒的創新型能力。例如：機架，外部?jī)x器和管件，智能控制都能非常清淅的表達，流體力學的動態曲線的模具成型結構，所以機器具有很好的承重功能。
整體符合人體工程學的設計是機器在發展上首要考慮的要素，因?yàn)橛辛朔先梭w工程學的研磨主體構架，改變產品結構和配置也是比較容易的。
全新型拼裝式 PHN 60因?yàn)橛辛?MORPH KDP 模塊化的設計概念，設置標準是具有很高的靈活性和可操作性，加裝鋯珠收集小車：
1.在機器維護和服務階段，需要跟換研磨介質，研磨珠需要收集和移動。它有時也需要不同的研磨系統間移動或移到機器。
2.以靈活、多功能的鋯珠收集小推車做為工具，大大簡化了這些操作過程中的麻煩。
3.通用的鋯珠收集小推車研磨系統，可控制所有的研磨珠和物料的泄露，并防止研磨介質在維護過程中的損失。
4.另一個優點是一個服務車可以用于多臺機器。
派勒/PUHLER 棒銷式納米砂磨機 PHN 60技術應用：
PHN-分離系統與納米級空心轉子設計之演變
OCS敵開式動態分離系統 Open Canisler Separation System 多種研磨方式，一個解決方案：
PHN通過采用高效分離系統OCS (敞開式動態分離系統 Open Canisler Separation System )使得即使在非常高 的流量下仍能保證研磨珠的安全分離，極大尺寸的筒 式離心分離器篩網OCS使得流動阻力（即壓降）最小，
由于離心力的作用，空心結構的渦輪轉子和主軸一起旋 轉，空心渦輪轉子內幾乎無磨球，OCS出料分離器系統無 磨損，出料過流面積大，過濾效果好，工作壽命長。
同時可以加裝旋轉式動態分離裝置，分離器可高速旋轉 達2800rpm，使用0.05mm鋯珠，針對片狀粉體出料無 堵料現象。

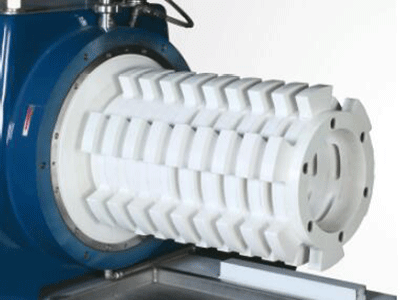

研磨機 中采用氧化鋯材質制造的可單個更換的銷棒式 研磨盤片針對鋰電池正、負極材料行業超細納米研磨

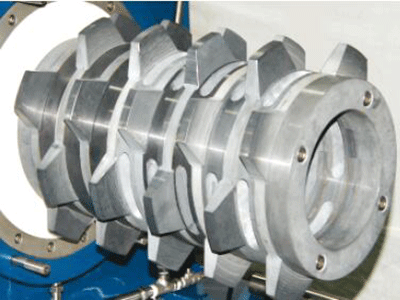

Puhler PHN 25 研磨機中采用氮化硅材質組合式納米級研磨轉子，適用于陶瓷曠墨或碳納米管、石墨烯、鉆石拋光業、 陶瓷漿料或電子漿料等產品研磨

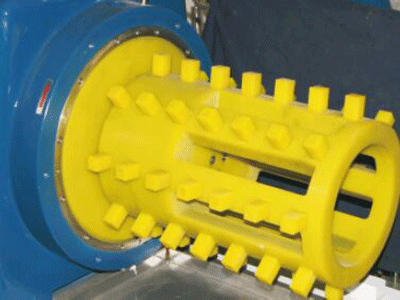

Puhler PHN 60PU 研磨機中采用PU材質一體式納米級研磨接子，適用于聚脂化纖、鈦白粉或水性產品
制藥配置-采用拋光，無死角腔體設計，易于清洗和消毒符合GMP標準
派勒/PUHLER 棒銷式納米砂磨機 PHN 60設計原理
?整機采用德國DIN工業和歐洲CEN以及EMC產品設計標準，并獲得CE和ISO質量體系認證。
?全封閉式，短/粗型的研磨腔(圖④)設計元素，16:10之黃金分割比例的長度/直徑/線速度系數比更佳。

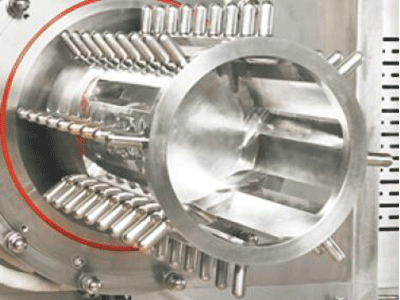

?大尺寸空心式(圖⑥)動態銷棒轉子(圖⑤)與大流量篩筒式分離器(圖⑦)合理組合，實現大流量、多遍次的研磨，優化 產品粒徑分布，經第三方驗證細度D99在30nm。針對納米材料對溫度的敏感有增加雙觸點電接點溫度表(圖⑧)。
?進料口位于機封端(圖②)，通過改良后的出料口設置于出料閥蘭的中下部(圖⑨)，改善了物料沉降時所帶來的研磨腔 內分離器的堵塞和排壓(圖⑩)；高能密度(2kW/dm3),納米級潤輪式(圖⑥)銷棒(圖⑤)砂磨機組合之生產效率是普通 砂磨機的3-5倍。
?采用全進口帶冷液(圖①)的雙向滑動雙端面機械密封裝置(圖③)，密封效果好，運行可靠，保證了軸承運行的可靠性。
? Puhler PHN 300是舉世聞名的大流量高速棒銷式納米砂磨機，最大容量可達到500L。
