產品基本資料介紹

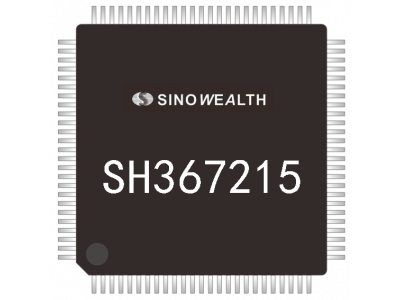

SH367215S是專門為3~5串鋰離子電池包設計的二級保護芯片，SH367215S集成過充電保護和斷線保護功能，當檢測到系統處于異常狀態(過充電或斷線)時，OUT輸出異常狀態邏輯電平。
SH367215S支持級聯功能，可通過多芯片級聯的方式實現5串以上的鋰離子電池二級保護應用。
SH367215S支持級聯功能，可通過多芯片級聯的方式實現5串以上的鋰離子電池二級保護應用。
產品特性介紹
■ 過充電保護功能：
- 過充電保護電壓：3.7V~4.6V(檔位5mV)
過充電保護電壓精度：±20mV
- 過充電保護解除電壓：3.2V~4.6V(檔位50mV)
過充電保護解除電壓精度：±50mV
■ OUT可選擇輸出方式：
- CMOS輸出：Active “H” or Active “L”
- N溝道開漏輸出(N-OD)：Active “L” or Active “High-Z”
- 過充電保護電壓：3.7V~4.6V(檔位5mV)
過充電保護電壓精度：±20mV
- 過充電保護解除電壓：3.2V~4.6V(檔位50mV)
過充電保護解除電壓精度：±50mV
■ OUT可選擇輸出方式：
- CMOS輸出：Active “H” or Active “L”
- N溝道開漏輸出(N-OD)：Active “L” or Active “High-Z”
■ 集成斷線檢測功能
■ 工作電壓范圍：3.6V～26V
■ 工作溫度范圍：-40°C～85°C
■ 低功耗設計：
- 正常工作功耗：4.0μA (Max@25°C)
- 低功耗：1.8μA (Max@25°C)
■ 封裝形式：
- MSOP8L
■ 工作電壓范圍：3.6V～26V
■ 工作溫度范圍：-40°C～85°C
■ 低功耗設計：
- 正常工作功耗：4.0μA (Max@25°C)
- 低功耗：1.8μA (Max@25°C)
■ 封裝形式：
- MSOP8L
