1.1、功能簡介:

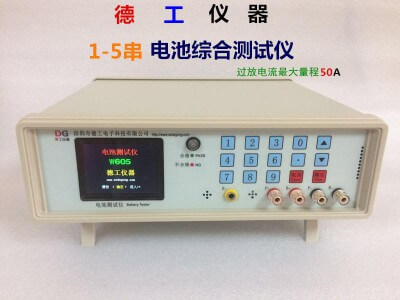

此德工電池測試儀W605，電壓量程25V。適合測試過電流保護（瞬間保護電流）在50A內的1-5串鋰離子、聚合物等電池組。其中測試單節，兩串電池組過流量程為30A，3-5串電池組過流量程為50A最大。
（注：不能超量程測試；不允許正負極接反測試）
1.2、儀器特點
1.2.1 測試功能齊全、量程大、精度高、速度快；最快只需2秒即可測試出所有參數。
1.2.2 儀器界面全中文、菜單式、彩色屏幕顯示；數字鍵盤直接輸入數字操作；
1.2.3 測試功能可選，需要測什么參數直接選定，不選則不測試；直接輸入數字設置上下限范圍報警。
1.2.4 放電過流最大測試量程50A；測試結果全數值精確顯示；合格項數值字體顏色為綠色，不合格項字體為紅色，測試結果一目了然；儀器同時聲光報警，蜂鳴器和指示燈提示；
1.2.5 儀器自帶電池激活功能，測試前后均對電池進行激活；激活延時、過流延時值均可自行設置。
1.2.6 可測試兩次開路電壓；可設置3秒充電測試、3秒放電測試，顯示充、放電時的動態電壓值。
1.2.7 可增加聯機通訊、信號輸出功能；（此功能需另外收費選做?。?
2、具體測試功能：
電池電壓、 負載電壓（壓差）、 內阻、 充電電流（電壓）、 放電電流、
充電過流、短路保護時間、 短路保護恢復電壓、 放電過流、測完電壓、
識別（熱敏、NTC）電阻R1、電池容量測試（通常需要幾個小時才能測試出）
2.1、每一項測試功能均可選擇是否測試；
2.2、每一項測試功能均可設置上下限范圍聲光報警提示；
2.3.1、電池電壓、測完電壓：分別為測試開始時和測試完成時的電池電壓；
最小分辨率為0.0001V（0.1mV）；可設置范圍：0.01-25.00V。
2.3.2、負載電壓（壓差）：是指帶一定負載電流(放電)后電池的電壓；
負載電流可設范圍50-10000mA。延時模式下：放電時間可設范圍：100-3000mS。動態顯示帶載電壓。
2.3.3、內阻：整個電池的交流內阻。最小分辨率為0.1mΩ；可設置范圍：1-999mΩ。
2.3.4、充電電流（電壓）：設置一定的電流給電池進行充電，檢測電池的充電功能。
充電電流可設范圍：50-5000mA。延時模式下：充電時間可設范圍：100-3000mS。顯示充電時動態電壓。
2.3.5、放電電流：設置一定的電阻給電池進行放電，顯示電池的放電電流值。
可設置電阻范圍：1-100Ω。電流可設范圍0.01-10.00A
2.3.6、充電過流：電池所允許充電的瞬間最大電流值；超過這個電流值則電池會關閉充電。
最小分辨率為0.001A；可設置范圍：0.01-10.00A。
2.3.7、短路保護時間：短路時電池開啟短路保護功能的反應時間。
最小分辨率為0.001mS；可設置范圍：0.0-99.9mS。
2.3.8、短?；謴?fù)電壓:電池短路保護斷開后，檢測電池在規定的時間內恢復過來的電壓值。
恢復方式可選：充電恢復/開路恢復；恢復時間可設：1-5000mS；恢復電壓可設范圍0.01-25.00V。
2.3.9、放電過流：為電池所允許放電的最大瞬間電流值；超過這個電流值則電池會關閉放電。
最小分辨率為0.001A；可設置范圍：0.01-50.00A。單雙節電池量程30A，3-5串電池為50A量程。
2.3.10、電阻測試：對電池識別電阻（熱敏電阻、NTC電阻）R1進行檢測。
最小分辨率為0.001KΩ；可設置范圍：0.1-999.9KΩ。
2.3.11、容量測試：儀器先給電池（恒流、恒壓）充滿電，再（恒流）放電來測試電池/電芯的容量大??；最小分辨率為1mAh；測試范圍0-9999mAh；
可設置范圍：充放電電流：50-2000mA；充電時間：1-1200分鐘；充放電截至電壓：0.01-25.00V。
3、技術指標：測量范圍及精度
測試項目
范圍
最小分辨率
準確度(校準后)
電壓
9.9999 V
0.1mV（0.0001V）
±（0.05%RD+1mV）
24.999 V
1mV（0.001V）
±（0.05%RD+10mV）
內阻
999mΩ
0.1mΩ
±（0.5%RD+2mΩ）
短保時間
99.9 mS
0.001mS
±（1%RD +5）
放電過流
10A
1mA（0.001A）
±（3%RD +5）
50A
10mA
±（5%RD +3）
充電過流
10A
1mA（0.001A）
±（2%RD +5）
充電電流（3秒測試）
50—5000mA
1mA
±（2%RD +8）
負載放電電流（3秒測試）
50—10000mA
1mA
±（2%RD +5）
識別電阻R1
999.9KΩ
0.001KΩ
±（2%RD +5）
容量
9999mAh
1mAh
±3%
充電電流（1200分鐘測試）
50—2000mA
1mA
±（2%RD +8）
放電電流（1200分鐘測試）
50—2000mA
1mA
±（2%RD +5）
3.1.1 工作環境溫度：0-40℃，相對濕度：＜75%
3.1.2 電源電壓：240V±10% 50Hz （110V可選）
3.1.4 儀器大?。?290mm(L)*270m(W)*100mm(H) 重約：4KG
4、聯機通訊功能（此功能需另外收費選做）
4.1 可增加電腦連接的通訊功能（即開放RS232通訊協議）；（此為選做項）；
4.2 可以增加用于PLC（ I/O口）的測試結果信號輸出功能；（此為選做項）；
5、設備組成與保修事宜（儀器自購買之日起，主機保修一年！零配件不保修！）
電池測試儀主機1臺，測試線1套，電源線1根，使用說明書1份（含保修卡）。
