警告：安裝人員在施工前必須認真閱讀以下內容，且確保100%理解以下安裝要求，方可施工。如有疑問，應第一時間與FlowX®的售后支持進行聯系。

一、 連接接口

1.   濃水調節閥的最大允許工作壓力為100Bar，耐受壓力160Bar。

2.   濃水調節閥的標準連接形式為NPT螺紋連接，閥體的進出口均為NPT內螺紋。

link Excel.Sheet.12 "H:\\More\\Customer\\FlowX & Vadden\\濃液比例閥\\R&D\\FlowX PV List Rev01.xlsx" Sheet1!R1C1:R5C3 \a \f 4 \h

口徑	內螺紋
	進口	出口
DN25	NPT 1"	NPT 1"
DN20	NPT 3/4"	NPT 3/4"
DN15	NPT 1/2"	NPT 1/2"

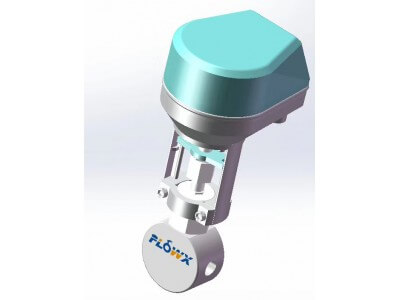

二、 安裝方向

注意：在任何情況下，濃水調節閥都不能倒立或者水平安裝！用戶應盡可能選擇正立豎直安裝！??！

三、 安裝工序

注意：在整個安裝過程中，除閥體外，其它部位不得作為受力對象或者借力對象。進出口螺紋為對心布置，安裝時應注意前后管道的調正及對中，以避免附加的外力導致螺紋連接處在長時間的偏轉作用下發生泄漏及強度失效。

1. 預檢

用戶有責任在安裝前檢查濃水調節閥的外觀和安裝說明，并確保無以下任何異常存在方可繼續安裝。

-    螺紋保護蓋丟失

-    執行器存在明顯的物理損傷

-    執行器存在進水可疑

-    執行器外置的上下限位標記遺失

-    閥體上銘牌丟失或者無法清晰識別

2. 配對管件準備

用戶應根據管路設計自行準備合適的配對連接管件。

當采用焊接管件與濃水調節閥連接時，且焊接需要在管件與閥體螺紋緊密旋合后施焊的，施焊部位距離閥體連接螺紋口的距離應大于五倍管徑（>5D）。

3. 密封旋緊

1)   清理密封管件螺紋段的污垢和油漬。

2)   拆掉閥體接口螺紋處的保護蓋，檢查是否有污垢或者油漬。如果存在，應使用干抹布進行細心清理，同時防止固體垃圾侵入閥門流道。

3)   在配對管件的螺紋旋合段表面均勻涂覆適量的不銹鋼抗咬合劑。

4)   在配對管件的螺紋旋合段纏繞3~4圈特氟龍密封膠帶。注意：纏繞方向應順著螺紋的旋合方向。

5)   將濃水調節閥閥體部分夾持在臺虎鉗上并可靠固定。

6)   用手將配對管件的外螺紋段正對閥體的連接螺紋孔，慢慢地旋合直到手不能擰動。

7)   使用管鉗或者扳手等工具將配對管件逐漸擰緊。在擰緊過程中注意扭矩控制！

8)   重復以上操作，直到進出口配對管件可靠安裝完成。

9)   將濃水調節閥及配對管件整體接入目標系統管道。

4. 電氣連接

1)   執行器預裝有兩個M20*1.5的電纜接頭（適配線徑?6-12）。用戶應再次核對現場布設的電纜。

M20*1.5 1#為控制及反饋信號線進口，電纜規格應不低于RVSP 2*2*1.0。

M20*1.5 2#為供電電纜進口，電纜規格應不低于 RV 2*1.0+PE.。

2)   使用十字螺絲刀打開執行器接線盒保護蓋，內部的接線形式為螺釘端子。用戶應選擇合適的冷壓端子并注意擰緊力矩。

DN15及DN20

DN25

3)   接線圖示如下。接線時注意選擇的電源是否和執行器一致。

DN15和DN20濃水調節閥的執行器為10P款。

DN25濃水調節閥的執行器為20P款。

4)   安裝接線盒護蓋，收緊電纜接頭。

5)   將手動操作的手輪合起，同時確保離合器扳手復位。
